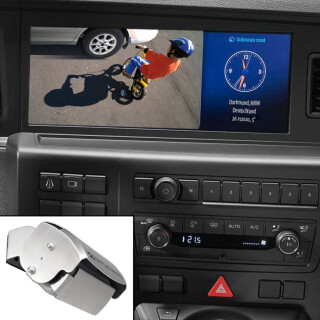

RAV-M Mini-Shutter-Rückfahrkamera, 700TVL mit Adapter für das MAN MMT.3 7Zoll adv. + 12,3 Zoll pro. 351MA, MC,ME,MF

RAV-M Mini-Shutter-Rückfahrkamera, 700TVL mit Adapter für das MAN MMT.3 7Zoll adv. + 12,3 Zoll pro. 351MA, MC,ME,MF

Artikelnummer: RUM22413PT-006-3S
GTIN: 4260456384154

219,00 €

Nettopreise anzeigen

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage** (DE - Ausland abweichend)

Gesamtpreis:

219,00 €

inkl. 19% USt. , zzgl.

Stk

Beschreibung
Produkthinweise (2)

CARGUARD ANGEL VIEW Adapter zum Anschluss von CGS-Kameras mit Shutter an MAN MMT.3 7" advanced und 12,3" professional Monitoren mit Kameravorbereitungen 351MA, 351MC, 351ME oder 351MF Für u.a. folgende MAN-Modelle ab Baujahr 2020:

MAN TGL
MAN TGM
MAN TGS
MAN TGX

Mit diesem Adapterkabel können Sie im Handumdrehen Ihre CGS-Kamera an Ihren serienmäßigen Fahrzeugmonitor anschließen.

Wenn Sie mehrere Kameras anschließen möchten aber nur ein serienmäßiger Kameraanschluss vorhanden ist, sollten Sie sich unsere Umschatboxen anschauen. An diese können Sie bis zu 4 Kameras gleichzeitig und diesen Adapter anschließen und so z.B. eine Heck & Front,- sowie zwei Seiten-Kameras gleichzeitig auf einem Monitor ausgeben.

Rückfahrkamera als Einparkhilfe und zur Beobachtung des rückwärtigen Verkehrs für analoge Kameraeingänge

CARGUARD REAR ANGEL VIEW RAV-M Mini-Shutter-Rückfahrkamera, 700TVL, 118°, silber, 9-32V, PAL für analoge Kameraeingänge

Funktionsbeschreibung:

Mit unseren äußerst hochwertigen und strapazierfähigen Rückfahrkameras können Sie Multimediasysteme und serienmäßige OEM-Navigationssysteme zahlreicher Hersteller zu einem vollwertigen Rückfahrvideosystem aufrüsten. Hierfür erhalten Sie für nahezu jedes Fahrzeugmodell den passenden Adapter. Viele unserer Navigationsmodelle besitzen einen Kameraeingang. Unsere AHD-Monitore sind für die Full-HD-Varianten geeignet. Das Kamerabild wird auf dem Bildschirm angezeigt, sobald der Rückwärtsgang eingelegt wird. Für den Einsatz von mehreren Kameras bieten wir verschiedene individuell auf Ihre Bedürfnisse zugeschnittene Umschaltboxen. Die raffinierte Konstruktion erlaubt jede beliebige Einbauposition: überkopf an der Decke, an der Wand oder auf dem Boden. Das Kameraanschlusskabel ist unsichtbar und absolut wasserdicht installierbar.

Geräteinformation:

Herausragende Auflösung: 610.000 Pixel mit 700 TV-Linien
Stromversorgung: DC 9-32V +/- 10%
Objektiv-Erfassungsbereich: 70° (vertikal) / 94° (horizontal) 118° (diagonal)
konstruiert entsprechend der Schutzklasse IP69K, die höchste Schutznorm für Bauteile an Fahrzeugen
Schutz gegen Wasser bei Hochdruckreinigern
Schutz gegen dauerndes Untertauchen
Schutz gegen Fremdkörper: absolut staubdicht
Schutz gegen Berührungen und Erschütterungen
das pulverbeschichtete silberne Aluminium-Druckgussgehäuse wird zusätzlich durch eine korrosionsfreie Sonnenschutzblende, eine motorische Verschlussklappe und einen 2 mm dicken, verwindungssteifen Montagefuß aus Edelstahl geschützt
äußerst unempfindlich gegen Äste, Hochdruckreiniger, Sturm, Dreck, Winterwitterung und Regen
wasserfeste Schraubverbindungen
Schutzabschaltung bei Blockade durch Fremdkörper
Bildsensorgröße 700 TVL 1/3 Zoll Sharp CCD model RJ2341BA0PB
Bildsensorgröße 1080p 1/2,9 Zoll Sony CMOS
schnelle Bildübertragung in Echtzeit
6 Infrarot-LEDs höchster Qualität garantieren auch bei Dunkelheit ein sehr gutes Bild
Nachtsicht bis zu 12 m
Lichtempfindlichkeit: 0 Lux (mit IR bei Nacht), 0,1 Lux (tagsüber)
vibrationsfest bis zu 5G (700TVL) / bis zu 10G (1080p)
stoßfest bis 80G
eingebautes Mikrofon
Heizung gegen Kondenswasser: aktiv unter 10° Celsius
das Kamerabild ist spiegelbar
automatische Gegenlicht- Kompensation
automatischer Helligkeits- u. Weißabgleich
TV-System: PAL (NTSC auf Anfrage erhältlich)
Antibeschlag-Lotusbeschichtung
Brennweite: f= 2,8 mm (700TVL) / f=3,6 mm (1080p)
Sensorerfassungsbereich: 4,9 mm (H) x 3,7 mm (V)
Leistungsaufnahme: < 2,5 W
am Fahrzeugheck kein Spannungsanschluss notwendig
Video-Signal-Ausgang: 1 Vp-p, 75 Ohm
Stromverbrauch im Betrieb: tagsüber 88 mA, nachts 128 mA, maximal: 535 mA
Betriebstemperaturbereich: -20° C bis 70° C, max. relative Luftfeuchtigkeit 95%
Standtemperaturbereich: -40° C bis 80° C, max. relative Luftfeuchtigkeit 95%
Abtastsystem: 2:1 Interlace 700TVL / progressiv 1080p
Synchronisierung: intern
horizontale Synchronisierungsfrequenz: 15,63 kHz / 15,73 kHz
vertikale Synchronisierungsfrequenz: 50 Hz / 60 Hz
Gamma: 0,45
Verstärkungsregelung: automatisch
Signal-Rausch-Verhältnis: 48 dB 700TVL / 52 dB 1080p
elektronische Verschlusszeit: 1/50 (PAL) ~ 1/100.000 s

Produktmaße und -gewicht:

Länge: 77,9mm, Breite: 71,3mm, Höhe: 70mm
Gewicht: 360 g

Logistik & Verpackung:

Artikelnummer: RUM22413PT
EAN: 4260456384154
Verpackungsgewicht: 1558g
Länge: 298mm/ Breite: 170mm/ Höhe: 86mm

Zertifikate:

IP69K Wasserdichtheits- und Staubresistenztest (bei Hochdruck-/ Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge)
Salzdunsttest-Zertifikat
ROHS
CE
E-Mark

Lieferumfang:

Farb- Rückfahrkamera (9-32V)
20 Meter Anschlusskabel mit 4 Pin Aviation-Verbinder
Adapter auf Cinch-Stecker (nur bei analoger Version)
Dichtungsgummiplatte für den Montagefuß
Dichtungsring für die Kabeldurchführung
Schraubensatz für die Befestigung am Fahrzeug (2x für Blech/ 2x für PVC/ 2x mit Gewinde)
Einbau- und Bedienungsanleitung

Versandgewicht:

1,56 kg
